Chapitre 1 : Correction des exercices :
Exercice 10 page 21 :
1 et 2
A'B'= 0,5 cm
OA'= 7,5 cm
Exercice 14 page 21

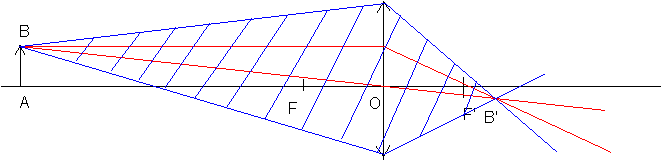

1 et 2 : on construit tout d'abord l'image B' de B et ensuite le faisceau issu de B sachant que tous les rayons qui passent par B (objet) passent aussi par B' (image)
Exercice 24 page 22 :
Remarque : il ne faut pas confondre le rayon de courbure du miroir sphérique avec ce que l'on appelle "le diamètre " du miroir : ce dernier est en fait le diamètre de la monture du miroir .
R : rayon de courbure
échelle utilisée :1/8
SA = 70 cm AB=10 cm
Exercice 27 page 23 :
1/

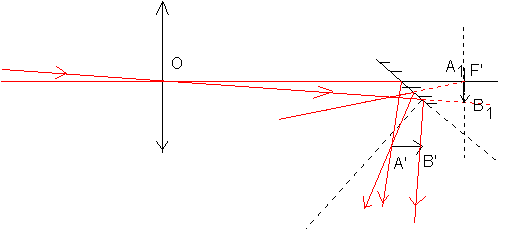

La construction de l'image de l'objet AB situé à l'infini par rapport à l'ensemble du système optique se fait en deux temps :
1-AB étant un objet situé à l'infini par rapport à la lentille , son image est dans le plan focal image de la lentille . Par conséquent , pour construire B1 , il suffit de tracer un rayon issu de B et qui passe par le centre optique de la lentille . Ce rayon couple le plan focal image de la lentille en B1 .
Pour la lentille , A1B1 est une image réelle de AB.

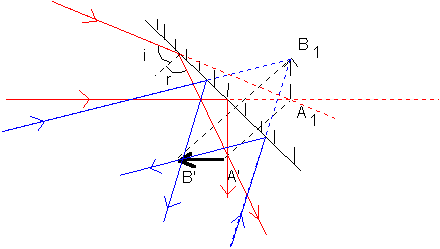

2-A1B1 est un objet virtuel pour le miroir M . Le miroir donne de cet objet une image réelle A'B'. Le schéma ci-dessous permet de vérifier que A'B' est symétrique de A1B1 par rapport au miroir . Le tracé des rayons satisfait à la loi de la réflexion , à savoir que l'angle d'incidence i (angle entre le rayon incident et la normale au miroir) et égal à l'angle de réflexion r (angle entre le rayon réfléchi et la normale au miroir )
A' est le symétrique de A1 par rapport au miroir . B' est le symétrique de B1 par rapport au miroir .
2/
d'où
Il est clair que A'B' = A1B1 = 1,3 cm
Un schéma à l'échelle permet facilement de vérifier ce résultat .
3/

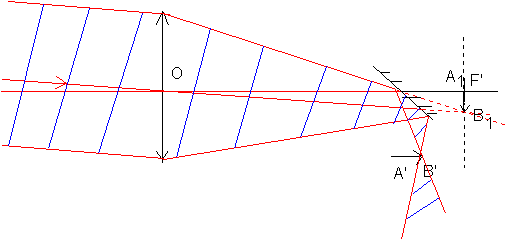

Tous les rayons qui proviennent de B situé à l'infini sont parallèles entre eux et font un angle de 5° par rapport à l'axe optique .
