Spe P12 :FILTRAGE

I/Objectif :

*Mettre en évidence les fonctions de transfert de différents dipôles

*Déterminer la ou les fréquences de coupure à 3 dB dans chacun des cas .

*Déterminer la fréquence de résonance ou d'anti-résonance s'il y a lieu

II/Branchements :

a)Coté Orphy :

SA : sortie analogique : connecteur H

EA : entrée analogique : connecteur I

EAD : entrée analogique différentielle : connecteur G

b)Coté montage

dépend du montage

Avant de faire le montage et pour toutes les mesures, relier en utilisant les prises arrière sur les fiches mâles :

SA et EA

la masse SA et la masse EA

III/Logiciels :

Les logiciels utilisés sont :

* GBF pour les acquisitions

* REGRESSI pour le traitement des données .

IV/Filtre passe-bande :

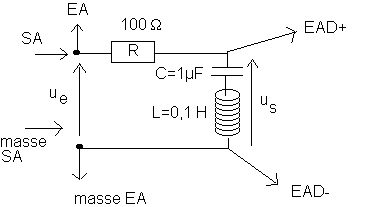

a)Montage :

b)Acquisition

Lancer le logiciel GBF (dans Document LOGICIELS)

Configuration/Mode

Choisir Filtre (case à cocher) / Ok

Auto

La courbe Us/Ue ( Ue est la valeur efficace de la tension associée à ue , Us est la valeur efficace de la tension associée à us ) en fonction de la fréquence f est tracée automatiquement à l'écran .

Lorsque le tracé est terminé , cliquer REGRESSI

c)Traitement

Q1)Utiliser Regressi (Curseur/Reticule) pour déterminer :

* la fréquence de resonance f0 . Comparer à la fréquence propre du dipôle RLC

* les fréquences de coupure à 3 dB , f1 et f2 .

*la bande passante

Q2)Faire le schéma de la courbe en fonction de f sur votre copie .

V/Filtre coupe-bande :

Réduire la fenêtre principale de Regressi en cliquant sur l'icône : La fenêtre de GBF réapparait alors à l'ecran

Fichier/RAZ

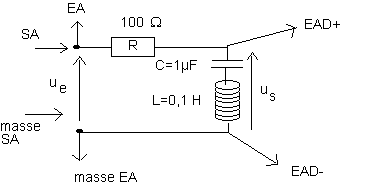

a)Montage :

Démonter compètement le circuit précédent et réalisez le montage suivant :

b)Acquisition

Auto

La courbe Us/Ue ( Ue est la valeur efficace de la tension associée à ue , Us est la valeur efficace de la tension associée à us ) en fonction de la fréquence f est tracée automatiquement à l'écran .

Lorsque le tracé est terminé , cliquer REGRESSI /Nouvelle page

c)Traitement

Q3)Utiliser Regressi (Curseur/Reticule) pour déterminer :

* la fréquence d'anti- résonance f0 . Comparer à la fréquence propre du dipôle RLC

* les fréquences de coupure à 3 dB , f1 et f2 . (On cherche f1 telle que )

*la bande de coupure

Q4)Faire le schéma de la courbe en fonction de f sur votre copie .

VI/Circuit LC Parallèle

Réduire la fenêtre principale de Regressi en cliquant sur l'icône : La fenêtre de GBF réapparait alors à l'ecran

Fichier/RAZ

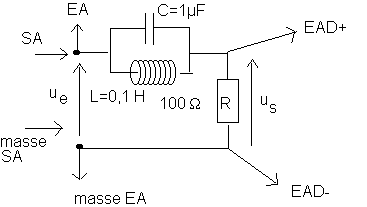

a)Montage :

Démonter compètement le circuit précédent et réalisez le montage suivant :

b)Acquisition

Auto

Lorsque le tracé est terminé , cliquer REGRESSI /Nouvelle page

c)Traitement

Q5)Utiliser Regressi (Curseur/Reticule) pour déterminer :

* la fréquence d'anti- résonance f0 . Comparer à la fréquence propre du dipôle RLC

* les fréquences de coupure à 3 dB , f1 et f2 . (On cherche f1 telle que )

*la bande de coupure

Q6)Faire le schéma de la courbe en fonction de f sur votre copie .

VII/Filtre RC Passe - bas

Réduire la fenêtre principale de Regressi en cliquant sur l'icône : La fenêtre de GBF réapparait alors à l'ecran

Fichier/RAZ

a)Montage :

Démonter compètement le circuit précédent et réalisez le montage suivant :

b)Acquisition

Auto

Lorsque le tracé est terminé , cliquer REGRESSI /Nouvelle page

c)Traitement

Q7)Utiliser Regressi (Curseur/Reticule) pour déterminer la fréquence f1 de coupureà 3 dB . (On cherche f1 telle que ). Comparer à 1/2pRC

Q8)Faire le schéma de la courbe en fonction de f sur votre copie .

VIII/Filtre passe-haut

Q9)Que peut-on dire d'un condensateur lorsqu'il est traversé par un courant haute fréquence ?

Q10)Par un raisonnement physique essayez de prévoir la réponse T(f) du filtre obtenu en permutant dans le circuit précédent R et C . Faites en le schéma sur votre copie .
