) avec Um = 4 V , T= 66 ms ,est
visualisée à l'écran d'un oscillographe cathodique . Les réglages de l'oscillographe
sont tels que :
I/Utilisation du logiciel :
Du dossier LOGICIELS lancer (double-click) le logiciel APPRENDRE L'OSCILLOSCOPE :
Ciquer ensuite : Apprendre l'oscilloscope
On se limitera à l'étude des différentes parties suivantes
*Description de l'appareil et principe de fonctionnement (click)
-Description / le faisceau d'électrons (le bouton SUITE permet de passer d'une présentation à une autre).
-Principe général / La déviation
-Principe général / Visualisateur de tension
-Balayage / Principe
-Balayage / tension en dents de scie
-Balayage / Courbe y(t)
-Balayage / la synchronisation (on utilisera les commodités du logiciel :curseur pour régler la vitesse de l'animation , bouton "pause/play" )
Cliquer Revenir au menu
*Principales fonctions
-La base de temps/principe
-Exercice : choisir la bonne base de temps
-Exercice : mesurer la période
-La synchronisation/pourquoi synchroniser ?
-La synchronisation/principe
-La synchronisation / La fonction niveau ou Level
II/Exploitation :
Q1)Une tension sinusoïdale u=Umsin () avec Um = 4 V , T= 66 ms ,est
visualisée à l'écran d'un oscillographe cathodique . Les réglages de l'oscillographe
sont tels que :
* sensibilité de la base de temps 10 ms/div
* sensibilité de la voie utilisée : 1 V/div

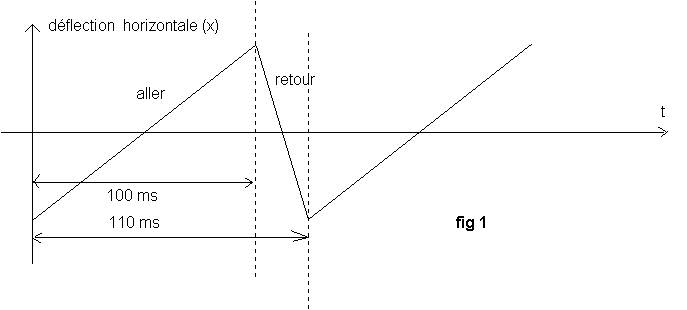

Le signal délivré par la base de temps est représenté sur la figure 1 du document .
Représentez l'oscillogramme observé sur la figure 2 du document (le spot n'est pas visible pendant sa phase de retour) .La base de temps et le signal sont-ils synchronisés ?

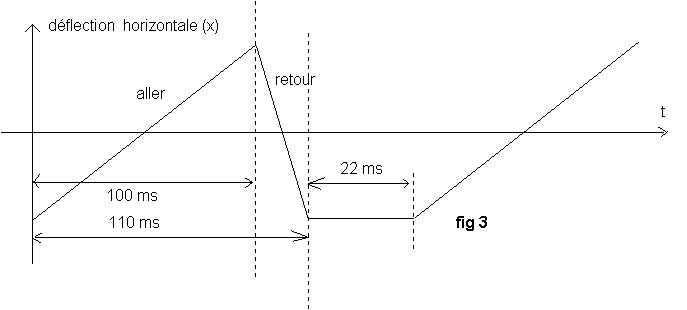

Q2)La tension u(t) est la même que précedemment .Le signal délivré par la base de temps est représenté sur la figure 3 du document .
Représentez l'oscillogramme observé sur la figure 4 du document .La base de temps et le signal sont-ils synchronisés ?
III/La synchronisation en télévision

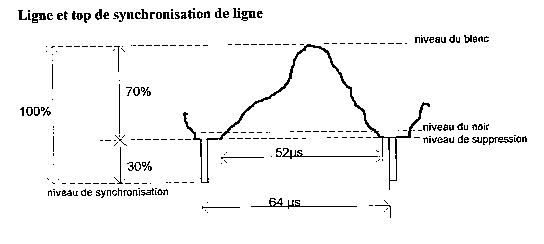

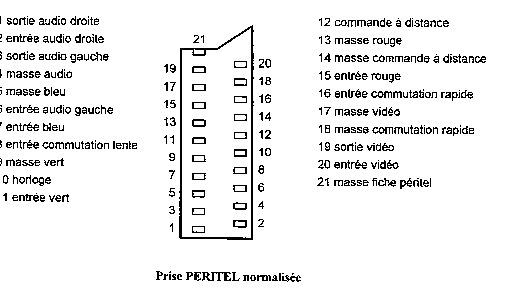

a)La synchronisation ligne
Le signal vidéo-composite contient à la fois le signal vidéo et les signaux de synchronisation (trame et ligne)
b)Le balayage ligne

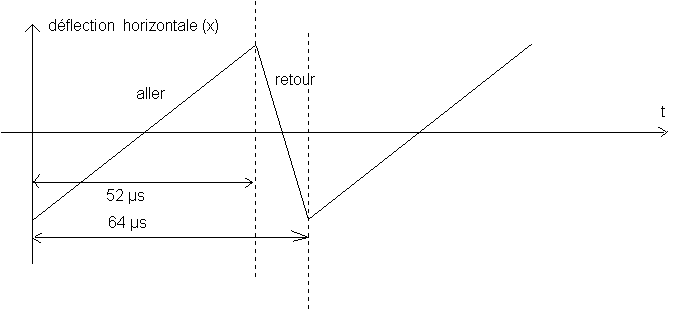

Les tops de synchronisation de ligne du signal vidéo commandent "la base de temps" du téléviseur : Le balayage ligne est représenté ci-dessous :
Q3)Quelle relation y a t-il entre le la courbe représentée ci-dessus et celle visualisée à l'oscillographe lors de l'expérience décrite à la page 5 du polycopié ?
c)Le balayage trame .

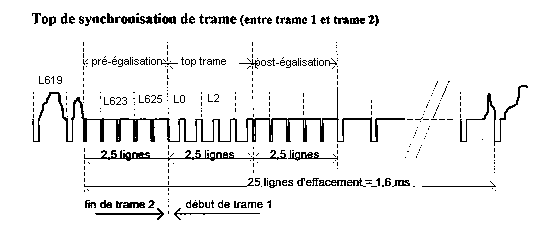

Le détail du top de synchronisation de trame est représenté ci-dessous :
Ce schéma nous conduit à remarquer qu'un téléviseur de 625 lignes n'a en fait que 575 lignes image "utiles". On y retrouve également le fait que la fin d'une trame impaire s'effectue sur une demi-ligne et le début d'une trame paire se réduit à une demi-ligne .
DOCUMENT :
fig2
fig 4
